修复一个在Sphinx中曾经能正常显示的Graphviz dot图像，但现在无法显示

前端开发 2026-07-08

我接手了一门我已经教了好几年的Python课程。我不时重新整理这门课，以便引用最新的Python文档，当然由于课程文档是用Sphinx构建的，每次把构建环境更新到新版以便让外观在与现代Sphinx生成的文档上保持大致一致时，都会带来一些兼容性上的变动。

课程的一部分讲解Python的别名，以及对浅拷贝要小心的地方，我们用一个 digraph 输入来生成所需的图像。不幸的是，我无法找回原始图像（早前丢失），但基本结构大致是这样的：

     x → [ | | ]
         /  |  \
        /   |   \
       /    |    \
      ↙︎     ↓     ↘︎
[1|2|3]  [4|5|6]  [7|8|9]
      ↖︎     ↑     ↗︎
       \    |    /
        \   |   /
         \  |  /
     y → [ | | ]

其中竖线和对角线是来自 x 和 y 外部 list 的定向箭头，展示了浅拷贝对通过以下方式生成的嵌套 list 的影响：

x = [[1, 2, 3], [4, 5, 6], [7, 8, 9]]
y = list(x)
y = x.copy()  # equivalent
y = x[:]      # equivalent

用于生成该图像的原始代码，在较早版本的Sphinx中能够工作（我现在使用的是9.0.1版本）的原始代码是：

.. digraph:: alias_3

    node [colorscheme=pastel28, fillcolor=1, style=filled];
    { node[shape=box, fillcolor=2];
      x; y;
    }
    { node[shape=record, fillcolor=3];
      list123 [label="1|2|3"];
      list456 [label="4|5|6"];
      list789 [label="7|8|9"];
      listX [label="<1>|<2>|<3>"];
      listY [label="<1>|<2>|<3>"];
    }
    subgraph { rank=same; x -> listX; }
    subgraph { rank=same; y -> listY; }
    listX:1 -> list123;
    listX:2 -> list456;
    listX:3 -> list789;
    list123 -> listY:1 [dir=back];
    list456 -> listY:2 [dir=back];
    list789 -> listY:3 [dir=back];

但在Sphinx 9.0.1（如果有必要的话，还包括底层程序 dot 2.44.0）时，会报错，提示与那个 digraph 对应的 dot 代码执行出错，以及 stderr 的输出（它以 bytes 的repr显示，但我为了便于阅读而进行了解码）：

警告：相邻节点之间存在一个具有记录形状的扁平边 - 将记录替换为HTML风格的标签

边x -> listX

错误：丢失x listX边

错误：丢失y listY边

我大概明白问题所在（原来，dot 指向同等级的记录时箭头是可以的，但现在它不喜欢了，因为它看起来像是指向整条记录中的单个元素，而不是整个记录，因此被禁止），是的，我大概可以通过把 x 放在最顶端并指向它的列表，而 y 指向底部并向上指向它的列表来实现，但我不想这么做，因为：

左侧绑定的实际名称对象看起来比较自然；实际名称应在一个可预测的位置被找到，然后从那里继续跟随引用的迷宫，且
从三行到五行会大幅增加纵向图像的尺寸，我在课堂上会把它放大显示在屏幕上；五行的显示就只剩下图像，没有空间来仅用于演示目的在图像和生成代码之间来回引用。

我也就此尝试了很久，甚至（真是）向gemma-4求助，结果gemma-4不断给出新的代码块（在我的默认提示中要求对正确性的置信度，它自称有90-100% 的信心），但都没有一个能真正工作。例如：

把它改成 shape=none，并把标签做成类似 list123 [label=<<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0"><TD>1</TD><TD>2</TD><TD>3</TD></TABLE>>]; 的形式，构建时没有错误，但显示的是一个框，只包含 list123，而不是三个框分别包含 1、2 和 3。尝试把它引用为 list123 [label="<TABLE BORDER='0' CELLBORDER='1' CELLSPACING='0'><TD>1</TD><TD>2</TD><TD>3</TD></TABLE>"]; 时，单个框成功包含原始文本 "<TABLE BORDER='0' CELLBORDER='1' CELLSPACING='0'><TD>1</TD><TD>2</TD><TD>3</TD></TABLE>。
保持记录形状，将 listX 与 listY 的元素重命名为 "<p1> | <p2> | <p3}"（不太清楚为何要改名以添加 p，但也就随它去），然后让 subgraph 语句变成 subgraph { rank=same; -> listX:p1; }（以明确表示我们可以指向整条记录的最左边的值，完全没问题我们不指向整个记录），再次失败，并出现我一开始遇到的同样的扁平边错误。
再次尝试 shape=none 方案，但这次不是使用外层的 <> 或 ""，而是在HTML中直接放入内容且没有外部定界符（在第一个 '1' 处就因为语法错误而失败）。
将 subgraph 与边声明分离为：

```none subgraph { rank=same; x; listX; } subgraph { rank=same; y; listY; }

x -> listX [constraint=false]; y -> listY [constraint=false]; ```

这点令人困惑地，有时再次失败，仍会出现同样的“指向记录的扁平边”错误，另一些时候却能工作（似乎有一些奇怪的缓存机制在干扰行为；如果我改动一个完全不同的图，有时会让前一个图渲染，哪怕渲染不正确，在此之前根本不渲染），但不会在 x/y 与各自的 list 之间画出边（并且把 y 放在它的 list 的右侧而不是左侧）。

在现代的Sphinx/dot中，我现在所做的还能实现吗？如果能，该怎么做？是不是存在一个XY问题，其实有更简单的方式，用dot语言紧凑地生成一个有向图，显示名称与列表之间的引用关系？

解决方案

我对Sphinx一无所知，但你使用的Graphviz版本相当旧。可以在这里下载15.0：https://www.graphviz.org/download/。

这是不是你要找的？

所有的记录节点都改写为HTML（https://www.graphviz.org/doc/info/shapes.html#html）

(gemma-4 已接近，但缺少 <TR>)

//
//  from https://stackoverflow.com/questions/79951943/fixing-a-dot-graphviz-image-that-used-to-work-in-sphinx-but-no-longer-does
//
digraph X {
    node [colorscheme=pastel28, fillcolor=1, style=filled];
    { node[shape=box, fillcolor=2];
      x; y;
    }
    { node[shape=record, fillcolor=3];
      list123 [shape=none
         label=<<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0">
     <TR><TD>1</TD><TD>2</TD><TD>3</TD></TR>
     </TABLE>>];
      list456 [shape=none
         label=<<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0">
     <TR><TD>4</TD><TD>5</TD><TD>6</TD></TR>
     </TABLE>>];
      list789 [shape=none
         label=<<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0">
     <TR><TD>7</TD><TD>8</TD><TD>9</TD></TR>
     </TABLE>>];
      listX [shape=none
         label=<<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0">
     <TR><TD port="1"> </TD><TD port="2"> </TD><TD port="3"> </TD></TR>
     </TABLE>>];
      listY [shape=none
         label=<<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0">
     <TR><TD port="1"> </TD><TD port="2"> </TD><TD port="3"> </TD></TR>
     </TABLE>>];
    }
    subgraph { rank=same; x -> listX; }
    subgraph { rank=same; y -> listY; }
    listX:1 -> list123;
    listX:2 -> list456;
    listX:3 -> list789;
    list123 -> listY:1 [dir=back];
    list456 -> listY:2 [dir=back];
    list789 -> listY:3 [dir=back];

}

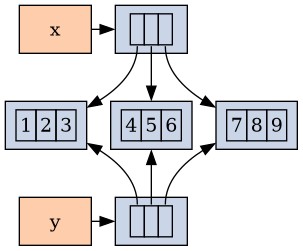

给出：
