在没有实时操作系统（RTOS）的情况下通过UART使用SEGGER SystemView——函数名未显示

编程语言 2026-07-09

我正在使用STM32H503RB Nucleo开发板，搭配SEGGER SystemView，尝试搭建一个裸机（无RTOS）的项目。

该开发板不支持J-Link转换，因此我改用UART通信接口。经过数小时的配置，我终于让SystemView工作，并且可以成功看到事件被记录。

然而，在SystemView应用中，我无法显示函数名称。

我正在遵循SEGGER官方关于在无RTOS的情况下使用SystemView的指南：

https://kb.segger.com/Use_SystemView_without_RTOS

据指南，我创建了 SYSVIEW_NoOS.txt 文件，从33开始添加我的函数ID，并将文件放在正确的目录中。我还更新固件以记录事件，方式如下：

SEGGER_SYSVIEW_RecordVoid(33);
SEGGER_SYSVIEW_RecordEndCall(33);

我的 SYSVIEW_NoOS.txt 文件包含：

33 toogleLed

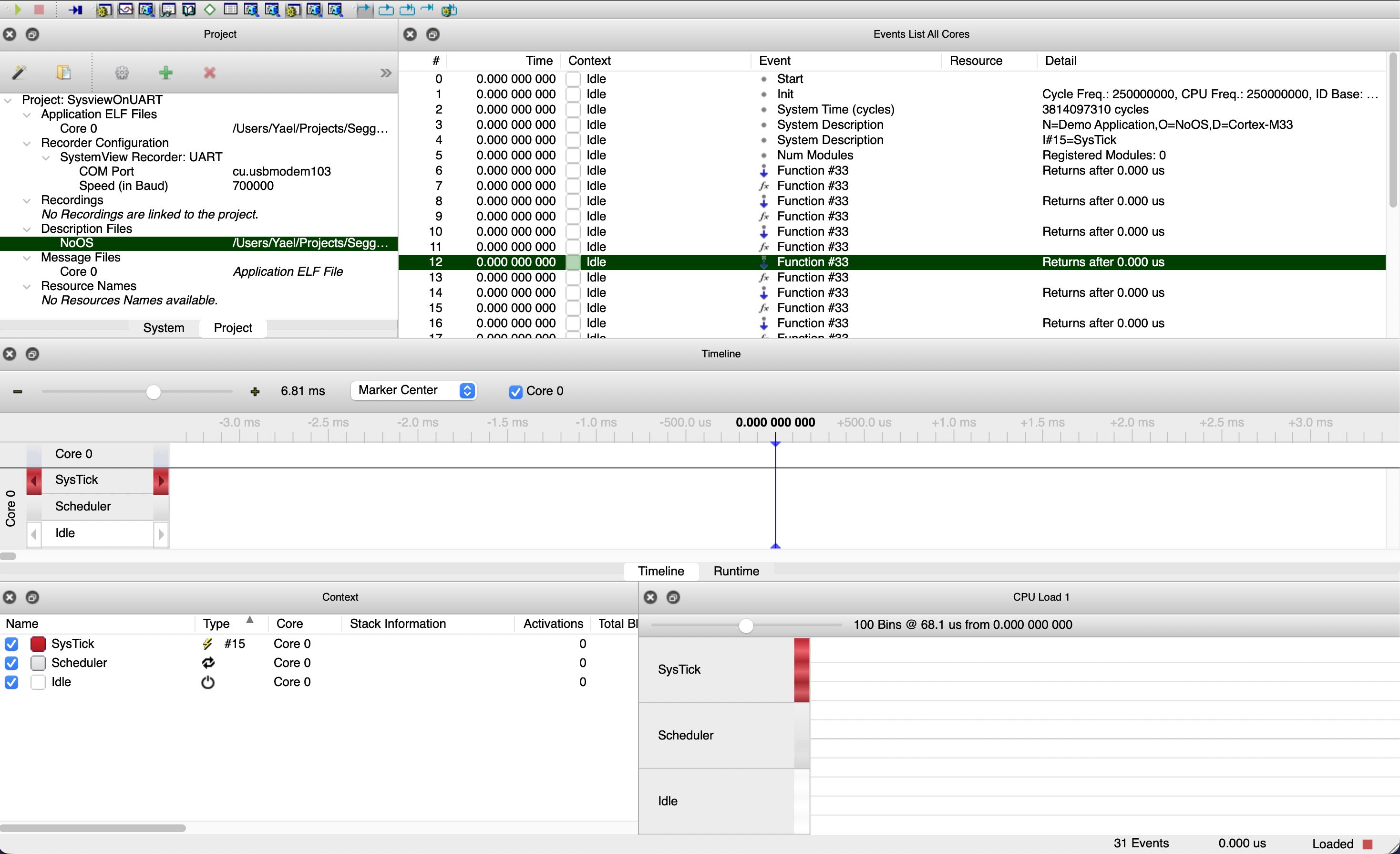

问题在于SystemView仍然只显示数字事件ID，而不是函数名。 SEGGER SystemView

我已经验证的事项：

UART通信正常工作
SystemView已接收到事件
描述文件已加载
修改文件后已重新开始采集
事件ID与固件中使用的ID相符

有人在使用SystemView无 RTOS且通过UART时遇到过这个问题吗？

我是不是还漏掉了一个额外的配置步骤？

顺便说一句，我在通过UART启用这段通信方面花了很多功夫，因此如果有人仅遇到这个通信相关的问题来到此问答，欢迎提问（等完成并可运行后，我会把仓库公开到GitHub）。

解决方案

部分解决方案

我找到了一个部分解决方案。

有几个重要的细节：

.txt 描述文件必须以一个空行结尾。否则，SystemView的解析可能无法正确读取最后一个条目。
描述文件名必须遵循以下格式：

SYSVIEW_<registered module or used OS>.txt

SystemView使用的操作系统名称由 SEGGER_SYSVIEW_Config_<OS>.c 注册并发送给SystemView应用程序。

例如：

static void _cbSendSystemDesc(void) {
  SEGGER_SYSVIEW_SendSysDesc("N=" SYSVIEW_APP_NAME ",O=NoOS,D=" SYSVIEW_DEVICE_NAME);
  SEGGER_SYSVIEW_SendSysDesc("I#15=SysTick");
}

在这种情况下，O=NoOS 字段定义了报告给SystemView的 OS名称。因此，如果没有注册自定义模块，相应的描述文件应命名为：

SYSVIEW_NoOS.txt

在我的情況中，模块注册为 NoOSModule，因此文件名必须是：

SYSVIEW_NoOSModule.txt

模块必须在 sModule 字符串中包含模块名和事件描述。

例如，模块通过填充 SEGGER_SYSVIEW_MODULE 结构来注册：

SEGGER_SYSVIEW_MODULE NoOSModule = {
  "M=NoOSModule, 0 ToggleLED void=%u",
  1,
  0,
  NULL,
  NULL
};

根据SEGGER SystemView手册，第一個结构成员称为 sModule。它是一个指向包含模块名和事件描述的字符串的指针，长度不应超过128个字符。还有一个选项是通过设置第四个结构成员 pfSendModuleDesc，它是一个指向回调的指针，通过使用函数 SEGGER_SYSVIEW_RecordModuleDescription() 和 SEGGER_SYSVIEW_NameResource() 发送剩余信息。我还没有尝试过这个，我会尝试并更新本回答。

我发现的一点在手册中似乎没有明确提及的是，即使被记录的函数没有输入参数，我仍然需要在描述中包含 void=%u 参数描述。否则，SystemView工具不会正确显示事件信息。至少，在我的情况是如此。

然后通过以下方式注册模块：

SEGGER_SYSVIEW_RegisterModule(&NoOSModule);

以及函数的记录方式如下：

void ToggleLED(uint8_t input) {
  (void)input;

  SEGGER_SYSVIEW_RecordVoid(NoOSModule.EventOffset + 0);

  HAL_GPIO_TogglePin(GrenLED_GPIO_Port, GrenLED_Pin);

  SEGGER_SYSVIEW_RecordEndCall(NoOSModule.EventOffset + 0);
}

文件 SYSVIEW_NoOSModule.txt 包含：
