渲染出的曼德布罗特集合与老师展示的不一致，我找不到差异在哪儿

编程语言 2026-07-09

我们在DOSBox里使用8086软件包，做一个小型的汇编语言练习。任务是在DOSBox的屏幕上显示曼德尔布罗集合的一个近似，按下面的指令实现：

我们不允许使用栈，使用定点小数，比例尺为64。屏幕上的每个格子（25行 x 80列）被赋予一个复数点 c = c_x + i * c_y，使得 c_x = -144 + col * 3，其中 0 <= col <= 79，并且 c_y = -72 + row * 6，其中 0 <= row <= 24。

对于屏幕上的每个像元，我们递归计算

z_{n+1} = z_{n} ^ 2 + c

可以简化为

x_new = x ^ 2 / 64 + y ^ 2 / 64 + c_x

和

y_new = x * y / 32 + c_y

并且对于每个点需要执行最多16次迭代。

我们的逃逸条件是 x^2/64 + y^2/64 > 4*64。

如果在1-3次迭代内逃逸，则输出012Eh。
如果在4-7次迭代内逃逸，则输出042Ah。
如果在8-15次迭代内逃逸，则输出0EDBh。
如果在16次迭代后仍未逃逸，则输出0ADBh。

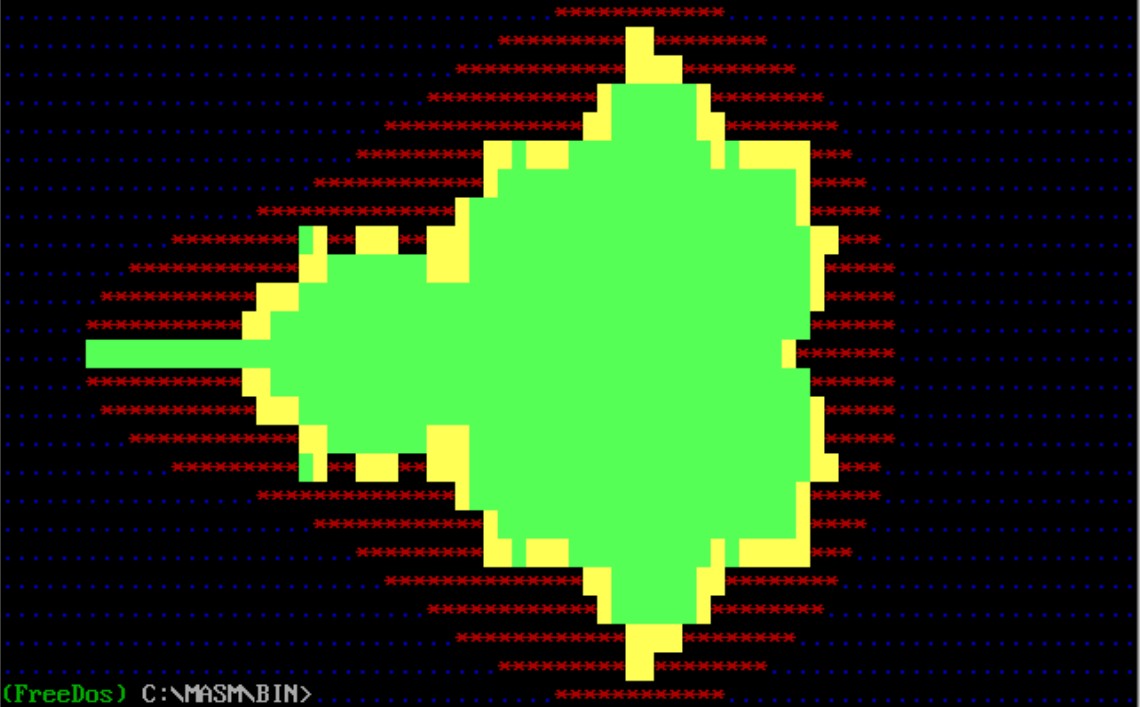

现在讲师还附上了一张应该的样子图片：

在此输入图片描述

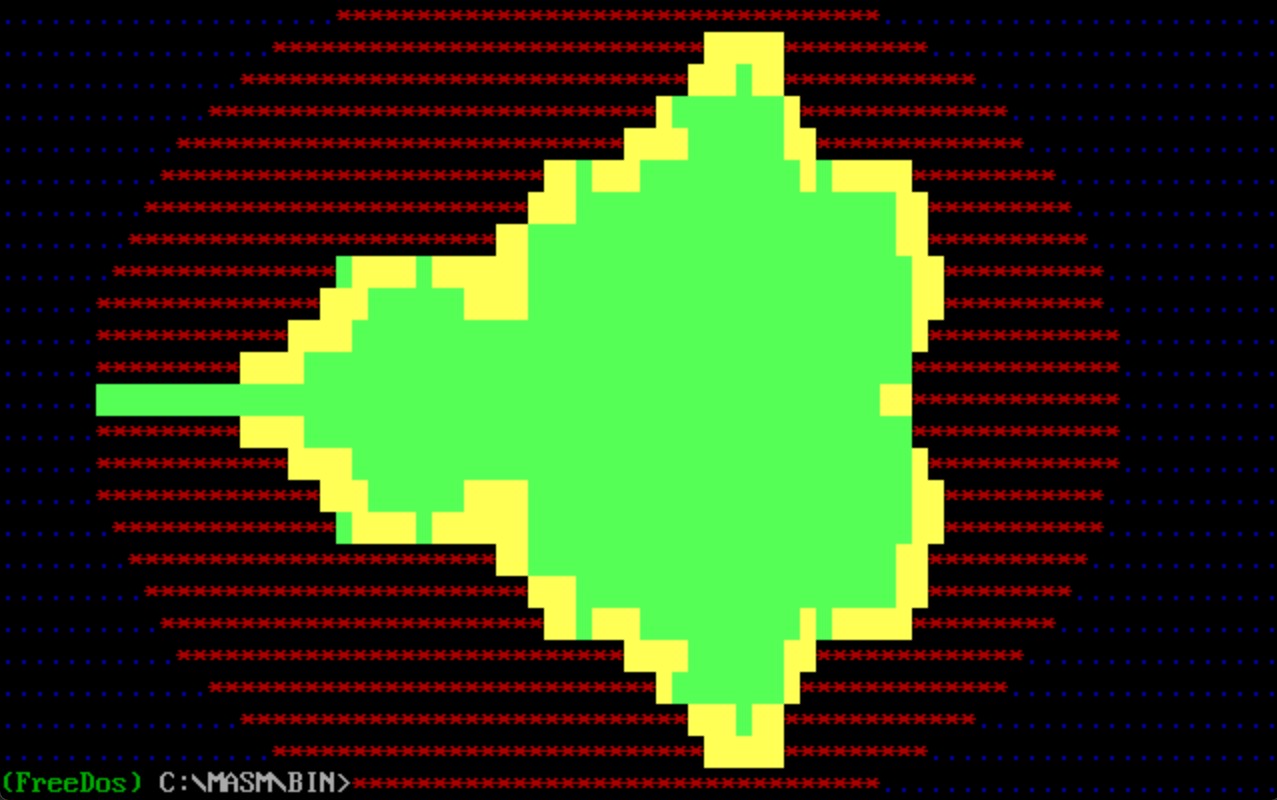

这是我的结果：

我生成的结果

你可以看到它有点不一样，我也不明白为什么。我相信我的实现是正确的，但我无法调试，因为我尝试在DOSBox里使用CV调试器，但我不知道怎么用，而且也在自学中，但仍然学不会。

我尝试对几个点手动运行，似乎也是正确的。

以下是我的完整汇编代码（请对我不过分挑剔优化之类的，毕竟是第二次作业）：

.model small
.stack 100h
.data
    ; We store our variables in memory because the 8086 processor
    ; does not have enough registers to hold everything at once.
    c_x     dw 0
    c_y     dw 0
    x       dw 0
    y       dw 0
    x_sqr   dw 0
    y_sqr   dw 0
    row_cnt dw 0
    col_cnt dw 0
    iter    dw 0

.code
START:
    ; clearing the dos screen
    mov ax, 0003h
    int 10h

    ; writing to the data segment our screen coordinates for the horizontal axis and setting di=0
    mov ax, @data
    mov ds, ax
    mov ax, 0B800h
    mov es, ax
    mov di, 0

    ; setting up the row loop
    mov c_y, -72
    mov row_cnt, 25

ROW_LOOP:
    ; setting up the colum loop
    mov c_x, -144
    mov col_cnt, 80

COL_LOOP:
    ; initial values of x,y from z_0
    mov x, 0
    mov y, 0
    mov iter, 1

MANDEL_LOOP:
    ; calculating x^2/64
    mov ax, x
    imul x              ; DX:AX = x * x
    mov bx, 64
    idiv bx             ; AX = (DX:AX) / 64
    mov x_sqr, ax

    ; calculating y^2/64
    mov ax, y
    imul y              ; DX:AX = y * y
    mov bx, 64
    idiv bx             ; AX = (DX:AX) / 64
    mov y_sqr, ax

    ; escape condition
    mov bx, x_sqr
    add bx, y_sqr
    cmp bx, 256
    jg DRAW_PIXEL

    ; compare iter to see the iter num of the iterated calc of z_n
    cmp iter, 16
    je DRAW_PIXEL

    ; calc saving y_new = (xy) / 32 + c_y
    mov ax, x
    imul y              ; DX:AX = x * y
    mov bx, 32
    idiv bx             ; AX = (DX:AX) / 32
    add ax, c_y
    mov y, ax

    ; calc saving x_new = x_sqr - y_sqr + c_x
    mov ax, x_sqr
    sub ax, y_sqr
    add ax, c_x
    mov x, ax

    inc iter
    jmp MANDEL_LOOP

WRITE_VRAM:
    ; printing to the screen the char
    mov es:[di], ax
    add di, 2           ; move forward 2 bytes in video memory

    ; moving to next colum
    add c_x, 3
    dec col_cnt
    jz COL_DONE
    jmp COL_LOOP
COL_DONE:
    ; moving to next row

    add c_y, 6
    dec row_cnt
    jz ROW_DONE
    jmp ROW_LOOP
ROW_DONE:

    jmp EXIT

DRAW_PIXEL:
    ; assigning the printed char based of iter value
    cmp iter, 3
    jle COL_1_3
    cmp iter, 7
    jle COL_4_7
    cmp iter, 15
    jle COL_8_15

    ; if it didnt jump, iter is 16
    mov ax, 0ADBh
    jmp WRITE_VRAM

COL_1_3:
    mov ax, 012Eh
    jmp WRITE_VRAM
COL_4_7:
    mov ax, 042Ah
    jmp WRITE_VRAM
COL_8_15:
    mov ax, 0EDBh
    jmp WRITE_VRAM

EXIT:
    ; moving the command line to the bottom and exiting the program
    mov ah, 02h
    mov bh, 00h
    mov dh, 18h
    mov dl, 00h
    int 10h

    mov ah, 04Ch
    int 21h

END START

解决方案

; escape condition mov bx, x_sqr add bx, y_sqr cmp bx, 256 jg DRAW_PIXEL

你需要一个额外的 jc，因为加法可能会产生进位。
你需要一个 ja，因为和可能超过32767。无论如何它始终是一个正数。

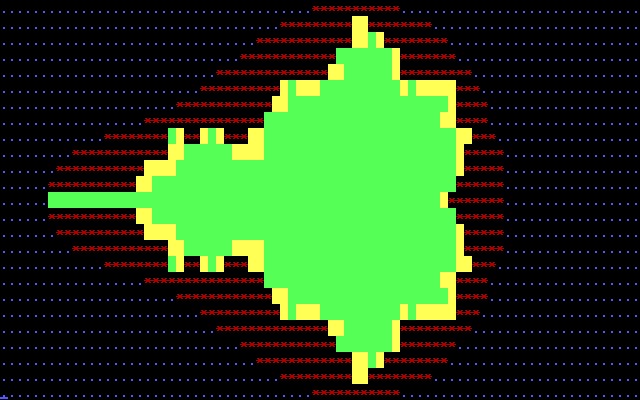

我把你的程序改写成一个在DOSBox上可以运行的.COM可执行文件。我为了与我最近关于Mandelbrot的 codegolf答案的思路保持相似，调整了运算的顺序。我探索了多种提高计算精度的方法（包括四舍五入到最近值以及推迟进行简化运算），但最终似乎都没什么影响！通过调整迭代计数器（以及它对颜色分配器的影响）的尝试终于得到一个不错的结果。虽然它仍然不是直接拷贝你老师图片的版本，但我也没指望会完全一样（也许你也不应该指望）。

  ORG  256

  mov  ax, 0003h
  int  10h
  mov  ax, 0B800h
  mov  es, ax
  xor  di, di

; setting up the row loop -72 To +72 Step 6
  mov  word [c_y], -72          ; [-1.125,+1.125]
  mov  word [row_cnt], 25

ROW_LOOP:
; setting up the column loop -144 To +93 Step 3
  mov  word [c_x], -144         ; [-2.250,+1.453]
  mov  word [col_cnt], 80

COL_LOOP:
; initial values of x,y from z_0
  xor  ax, ax
  mov  [iter], ax
  mov  [x], ax
  mov  [y], ax
  mov  [xx], ax
  mov  [yy], ax
  mov  cx, 64

MANDEL_LOOP:
  ; calc saving y_new = (2xy) + c_y
  mov  ax, [x]
  imul word [y]
  add  ax, ax
  adc  dx, dx
  idiv cx
  add  ax, [c_y]
  mov  [y], ax

  ; calc saving x_new = x^2 - y^2 + c_x
  mov  ax, [xx]
  sub  ax, [yy]
  add  ax, [c_x]
  mov  [x], ax

  ; calculating x^2 + y^2
  mov  ax, [y]
  imul ax
  idiv cx
  mov  [yy], ax
  mov  ax, [x]
  imul ax
  idiv cx
  mov  [xx], ax
  add  ax, [yy]

  ; escape condition
  jc   DRAW_PIXEL
  cmp  ax, 4*64
  ja   DRAW_PIXEL

  ; compare iter to see the iter num of the iterated calc of z_n
  inc  word [iter]
  cmp  word [iter], 16
  jb   MANDEL_LOOP

DRAW_PIXEL:
  ; assigning the printed char based of iter value
  mov  ax, 092Eh
  cmp  word [iter], 2
  jbe  WRITE_VRAM
  mov  ax, 042Ah
  cmp  word [iter], 6
  jbe  WRITE_VRAM
  mov  ax, 0EDBh
  cmp  word [iter], 14
  jbe  WRITE_VRAM
  mov  ah, 0Ah
WRITE_VRAM:
  stosw
  ; moving to next colum
  add  word [c_x], 3
  dec  word [col_cnt]
  jz   COL_DONE
  jmp  COL_LOOP
COL_DONE:
  ; moving to next row
  add  word [c_y], 6
  dec  word [row_cnt]
  jz   ROW_DONE
  jmp  ROW_LOOP
ROW_DONE:

EXIT:
  ; moving the command line to the bottom and exiting the program
  mov  ah, 02h
  mov  bh, 00h
  mov  dh, 18h
  mov  dl, 00h
  int  10h
  mov  ah, 00h
  int  16h
  mov  ah, 4Ch
  int  21h

c_x:     dw 0
c_y:     dw 0
x:       dw 0
y:       dw 0
xx:      dw 0
yy:      dw 0
row_cnt: dw 0
col_cnt: dw 0
iter:    dw 0
